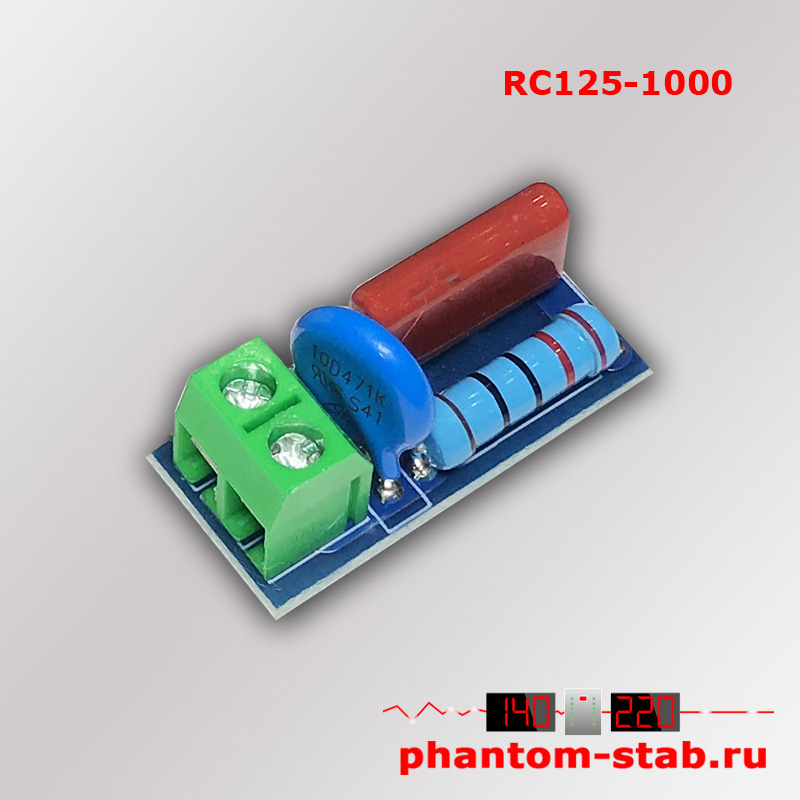

Снабберная RC цепочка RC125-1000

Наличие: Предзаказ
Код товара: SC00250
250
x
=
250 р.
  • от 2 шт. — 230 р.
  • от 5 шт. — 190 р.

Быстрая доставка

Оплата при получении

Гарантия качества

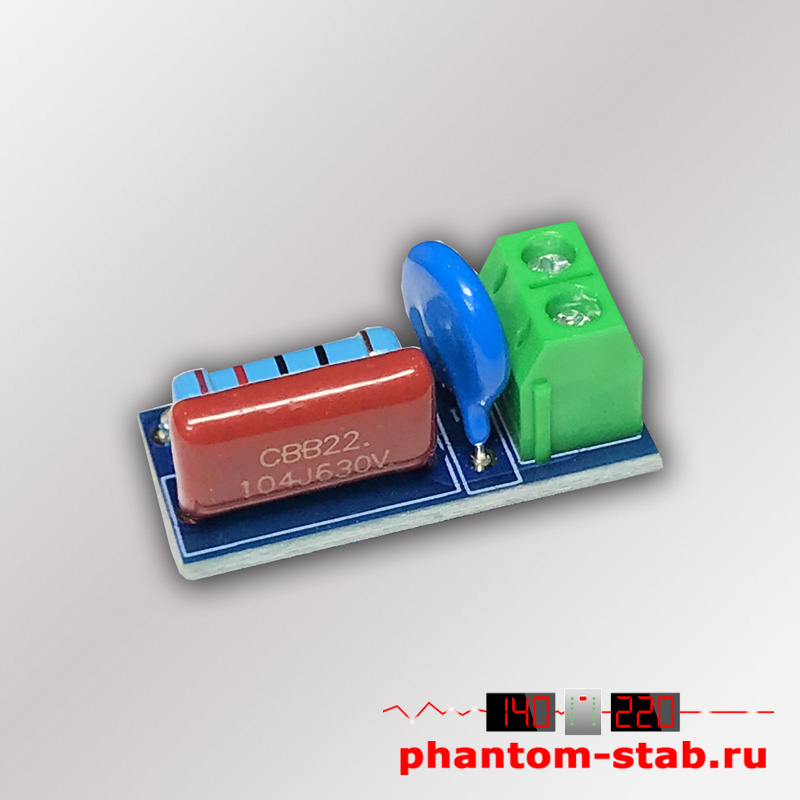

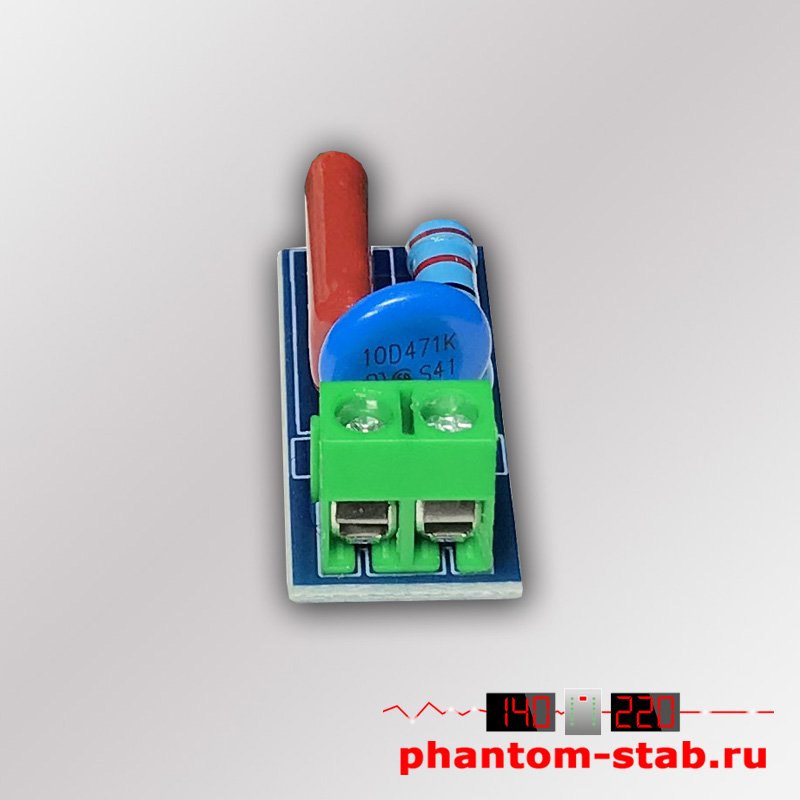

RC цепь снабберная RC125-1000 с варистором для защиты от высоковольтных импульсных помех, возникающих при включении электрокатушек контакторов и пускателей, а также электроклапанов и электромагнитов. Предназначена для гашения высоковольтного импульса самоиндукции, возникающего при подключении индуктивной нагрузки (катушки), которой по сути являются все вышеперечисленные устройства.

Принцип действия RC цепи RC125-1000

Если, совместно, с каким либо из устройств электроавтоматики ( терморегулятор, таймер, реле времени и т.п.) с релейным выходом управления, возникла необходимость установки промежуточного 1-фазного или 3-х фазного контактора или пускателя с магнитной катушкой управления 220в, то мы получаем следующую следующую ситуацию:

  1. Индуктивность в цепи, которая коммутируется сухим контактом, приводит к снижению нагрузочной способности самого контакта и уменьшению ресурса его работы. Это происходит в момент коммутации цепи питания катушки контактора (пускателя) из-за дребезга контактов реле, приводящего к возникновению ЭДС самоиндукции в несколько тысяч, а иногда и десятков тысяч вольт (чем больше индуктивность, тем выше). Это приводит к созданию сильной искры и ускоренному износу контактов.
  2. Также, возникающая ЭДС самоиндукции приводит к сильным импульсным электрическим и радиопомехам, первые из которых попадают в сеть, а вторые излучаются в окружающее пространство. Но и те и другие, могут и часто негативно влияют на  окружающие электронные устройства.

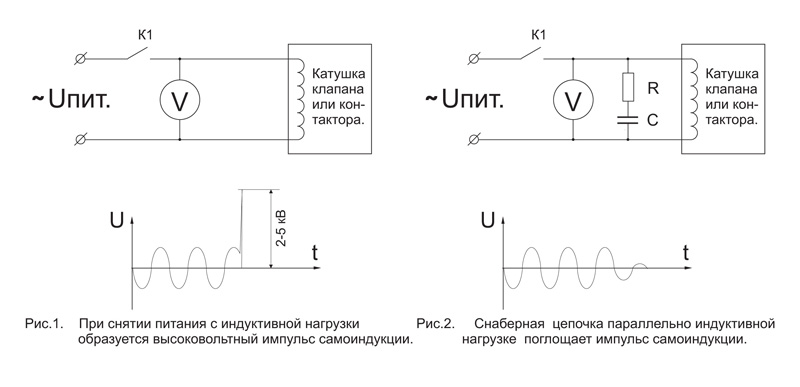

Для того, чтобы эффективно бороться и устранить вышеперечисленные негативные явления, используются снабберная цепочка, например RC125-1000, которая состоит из последовательно соединенных конденсатора и резистора. Наглядно эффективность работы снабберной демпфирующей RC-цепи приведена на рисунке 1 и 2 ниже.


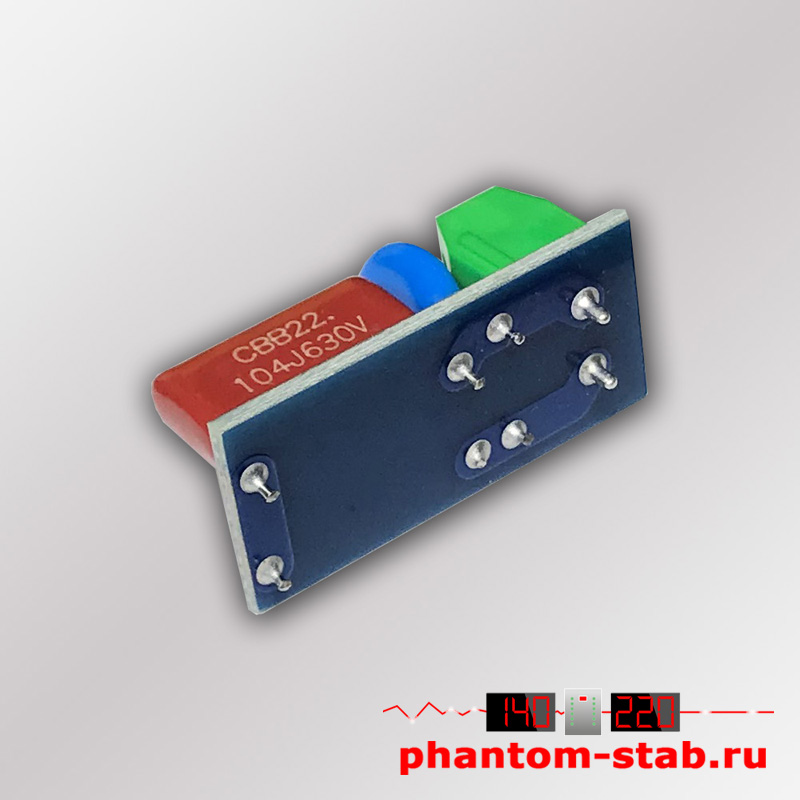

Если ток через катушку не превышает 100 мА, то отличный результат дает сочетание конденсатор емкостью 0,22 мкФ 630В и резистор 56 Ом 2 Вт. Как собственно и в модели RC125-1000. Это подходит для 90% случаев использования. Также, для дополнительной защиты, в этой схеме установлена варисторная защита на базе 10D471.

Если пускатель большой мощности и ток катушки превышает 100 мА, то расчет элементов можно выполнить при помощи универсальных формул, приведенных ниже:

  • C = I²/10 , где C - искомая емкость в мкФ (микрофарад), I - рабочий ток нагрузки в Амперах.
  • R = Uн/(10*I*(1+50/Uн)) , где R - искомое сопротивление в Омах, Uн - напряжение на нагрузке в Вольтах, I - рабочий ток нагрузки в Амперах.

Также, нужные значения можно найти по графику, для чего используется - Номограмма выбора элементов RC-цепи (посмотреть здесь).

Тип прибора
Модель RC125-1000
Технические характеристики
Рабочее напряжение, В 220 (импульс до 6000 В)
Максимальное сечение провода, мм кв. 1,5
Оптимальное сечение провода, мм кв. 0,5
Материалы и комплектующие
Клеммная колодка 2 pin
Вес, размеры, энергопотребление
Габаритные размеры (Д х Ш х В), мм 30х14х20
Вес, кг 0,004
